Belajar Mikrokontroler Yuk!! (3) – Ponyprog
Tulisan saya yang kemarin – kemarin telah membahas bagaimana caranya membuat minimum system dan downloader. Nah, sekarang saat kita in action. Minimal, kita akan uji apakah rangkaian yang telah kita buat, itu benar atau tidak? Yang dibutuhkan sekarang adalah software untuk mendownload atau istilahnya programmer. Ada banyak sekali programmer yang tersedia di internet. Namun marilah dimulai dengan Ponyprog 2000. silahkan download disini dan instal.
Setelah selesei di instal jalankan programnya.
Start->Programs->PonyProg->PonyProg2000

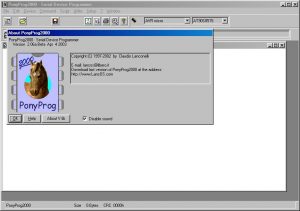

Beginilah tampilan awalnya
jendela dibawah ini akan muncul jika kita baru pertama kali menjalankan program ini setelah kita menginstalnya.
kita bisa membuka help documentation ttg hal ini, pilih help yang diindikasikan menu “?” lihat pasal 2.6.2 . Namun jika tidak ingin pusing, langsung saja kalibrasi pilih menu Setup -> Calibration
Memilih Jenis Mikrokontroler

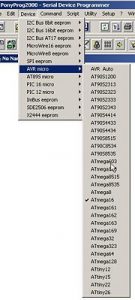

Setelah itu kita pilih mikrokontroler yang digunakan pilih menu device > AVR micro > [varian yang digunakan] jika mikrokontroler yang digunakan ATMega32, maka pilih saja ATMEGA 32, dan jika mikrokontroler anda ATMEGA8535 atau jenis varian lain, silahkan sesuaikan sendiri 🙂
Interface Setup
Sekarang kita atur jenis antarmuka yang dipakai,pilih menu Setup > Interface Setup
setelah itu akan keluar kota dialog seperti gambar dibawah ini, karena yang kita gunakan adalah STK 200 maka cek Parallel dan pilih AVR ISP I/O seperti gambar dibawah ini
kemudian hubungkan downloader yang telah dibuat ke port LPT dan ke minsis yang telah kita buat, kemudan klik OK, maka jika berhasil akan ada tampilan sebagai berikut
Namun jika terjadi kesalahan, semisal komputer anda tidak memiliki port paralel, maka akan ada tampilan sebagai berikut
Membaca Mikrokontroler
untuk menguji apakah minsis dan downloader kita bekerja dengan baik maka, anda bisa membaca (read) data yang berada di mikrokontroler anda. Caranya pilih Command > Read All atau melalui shortcut Ctrl+R . Jika reading sukses berarti minimum sistem dan downloader anda telah bekerja, dan siap untuk diprogram 🙂 jika tidak, silahkan periksa kembali rangkaian yang telah anda buat. Jika ternyata ngga ada yang salah silahkan tanyakan disini 🙂
Selamat mencoba
