Ini Dia Spesifikasi Raspberry Pi Compute Module 3+

0 687

Dua tahun yang lalu, Raspberry Pi Foundation merilis Raspberry Pi 3 Compute Module varian CM3 dan CM3L. Single Board Computer berbasis Broadcom BCM 2837 yang biasa ditemui pada Raspberry Pi3. Kemudian, tahun 2018 lalu, giliran Raspberry Pi 3B+ yang dirilis. Menggunakan prosesor Broadcom BCM2837B0 membuatnya pemrosesan yang dilakukan lebih cepat daripada versi pendahulunya. Selain itu juga dilengkapi Gigabit Ethernet dan juga WiFi 802.11ac

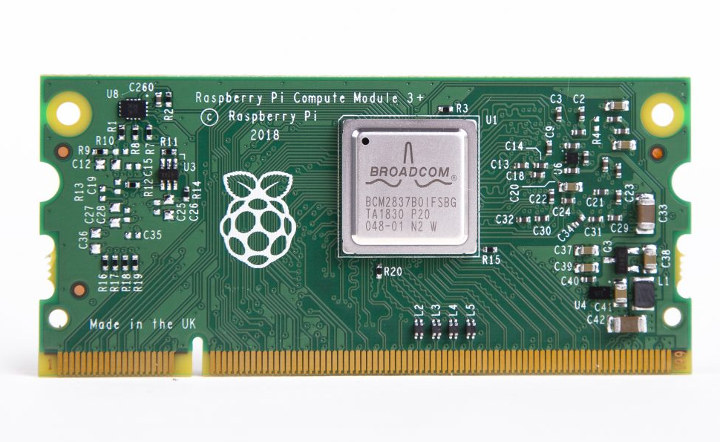

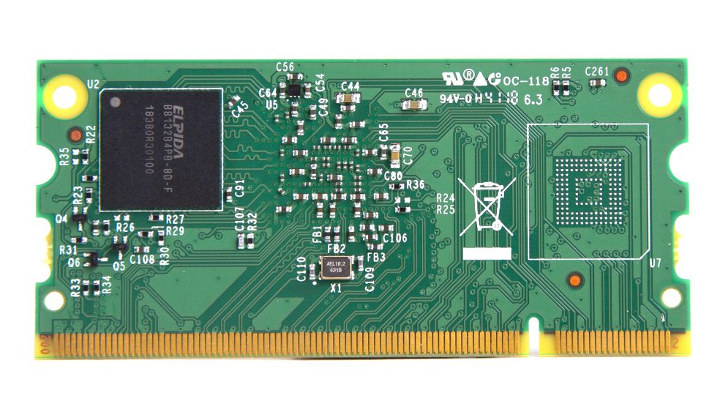

Oleh karena itu masuk akal rasanya, jika Raspberry Foundation pada tahun ini merilis versi upgrade dari modul komputasi CM3 dengan menggunakan prosesor Broadcom BCM2837B0 seperti yang dimiliki Raspberry Pi 3+. Modul yang diberi nama Raspberry Pi Compute Module 3+ dibanderol bervariasi, mulai  harga 25 dolar amerika serikat.

Ada empat varian dari Raspberry Pi Compute Module 3+ dengan pilihan penyimpanan yang berbeda, dengan spesifikasi sebagai berikut

  • SoC – Broadcom BCM2837B0 quad core Cortex A53 processor @ 1.2 GHz with Videocore IV GPU
  • System Memory – 1GB LPDDR2 SDRAM
  • Storage
    • CM3+/Lite – SD card signals through SO-DIMM connector
    • CM3+/8GB – 8GB eMMC flash
    • CM3+/16 GB – 16GB eMMC flash
    • CM3+/32 GB – 32GB eMMC flash
  • 200-pin edge connector with:
    • 48x GPIO
    • 2x I2C, 2x SPI, 2x UART
    • 2x SD/SDIO, 1x NAND interface (SMI)
    • 1x HDMI 1.3a
    • 1x USB 2.0 HOST/OTG
    • 1x DPI (Parallel RGB Display)
    • 1x 4-lane CSI Camera Interface (up to 1Gbps per lane), 1x 2-lane CSI Camera Interface (up to 1Gbps per lane)
    • 1x 4-lane DSI Display Interface (up to 1Gbps per lane), 1x 2-lane DSI Display Interface (up to 1Gbps per lane)
  • Power Supply – VBAT (2.5V to 5.0V) for BCM2837 processor core, 3.3V for PHYs, UI and eMMC flash, 1.8V for PHYs, IO, and SDRAM, VDAC (2.8V typ.) for video composite DAC, GPIO0-27_VREF & GPIO28-45_VREF (1.8 to 3.3V) for the two GPIO banks.
  • Dimensions – 67.6 x 31 mm; compliant with JEDEC MO-224 mechanical specification used in DDR2 SO-DIMM memory module
  • Temperature Range – -20 to +70 degrees Celsius

Adverstiment

Sebenarnya prosesor Broadcom BCM2837BO bisa dipacu hingga 1.4GHz namun pada board Raspberry Pi CM3+, ia dibatasi hingga 1.2GHz , sama seperti prosesor BCM2837 milik CM3 dan CM3L. Alasannya dikarenakan keterbatasan kemampuan  catu daya untuk mensuplai arus yang diperlukan. Meskipun begitu, CM3+ memiliki kelebihan dari sisi rancangan termal PCB sehingga  BCM2837B0  memiliki perilaku termal yang lebih bagus, sehingga efek dan unjuk kerjanya  juga lebih bagus meskipun pada skenario frekuensi clock yang sama dengan pendahulunya

Modul baru tersebut juga menawarkan peningkatan dari sisi ruang penyimpanan mulai dari 8GB hingga 32GB eMMC flash dari yang sebelumnya hanya 4GB.

Adverstiment

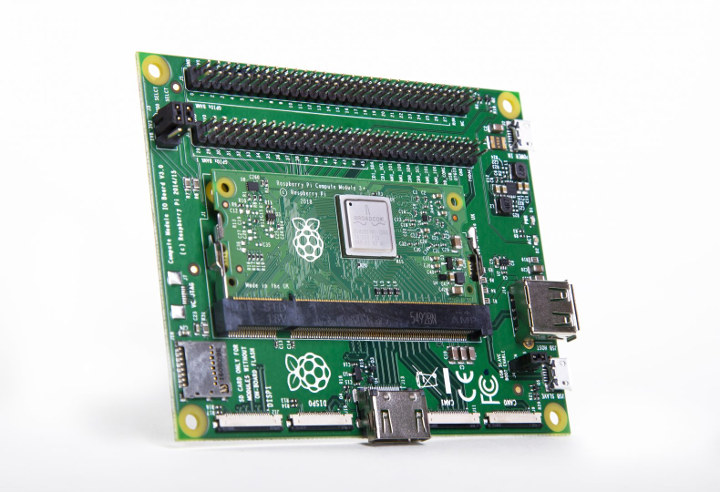

Raspberry Pi Foundation juga merilis CM3+ Development kit (Compute Module IO Board) yaitu CM3+/32GB Compute Module, CM3+/Lite Compute Module, kamera dan adapter display, kabel jumper dan kabel untuk memprogram.

Harga yang dibanderol untuk modul ini bervariasi, mulai dari $25 untuk CM3+Lite, $30, $35 dan $40 berturut – turut untuk CM3+ varian 8GB, 16GB, dan 32GB. Lebih rinci mengenai Raspberry Pi CM3+ dan juga datasheetnya, pembaca dapat merujuk ke tautan berikut
