Ini Dia, Spesifikasi Detail dari ESP32-S2. Seri Chip Terbaru dari Espressif

0 31

Semenjak perilisan ESP-01. Seri ESP dengan modul dan mikrokontroler dengan fitur WiFi telah mendapat tempat tersendiri di hati para hobbyst dan perancang elektronik profesional.  Terbukti dengan banyak digunakannya modul – modul tersebut di banyak jenis project dan dalam waktu yang sama, banyak pengguna begitu terkesan dengan fitur baru yang dihadirkan dalam rilis terbaru ESP-32.

Kini Espressif System, perusahaan dibalik semua System on Chip seri ESP itu telah merilis chip terbaru mereka yaitu ESP-S2. Dalam rilis yang didapatkan dari situsnya, ESP32-S2, menggabungkan subsistem Wi-Fi yang mengintegrasikan Wi-Fi MAC, Wi-Fi radio dan baseband, RF switch, RF balun, power amplifier, low noise amplifier  (LNA) dengan mikroprosesor  Xtensa single-core 32-bit LX7 dengan nilai clock pada 240MHz membuatnya berguna untuk digunakan sebagai solusi berbasis WiFi tanpa memerlukan tambahan dari perangkat apapun.

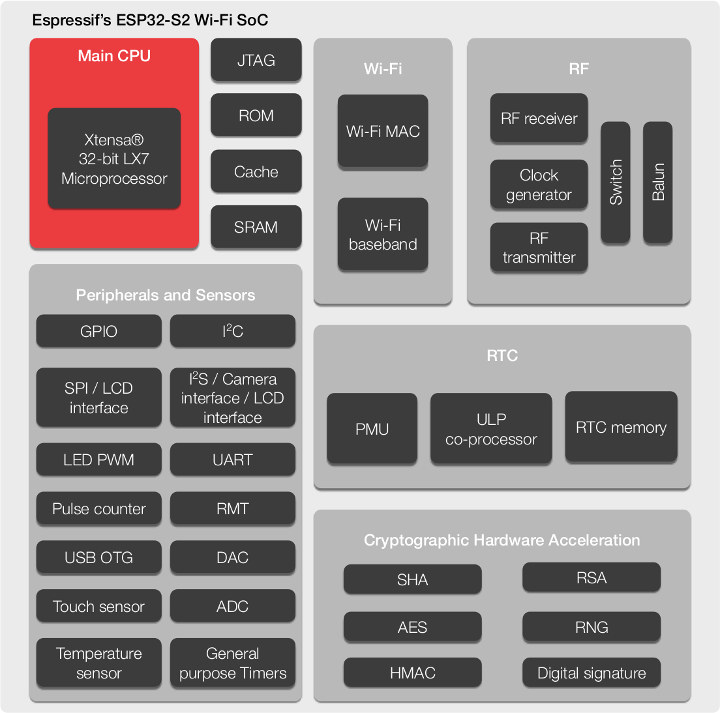

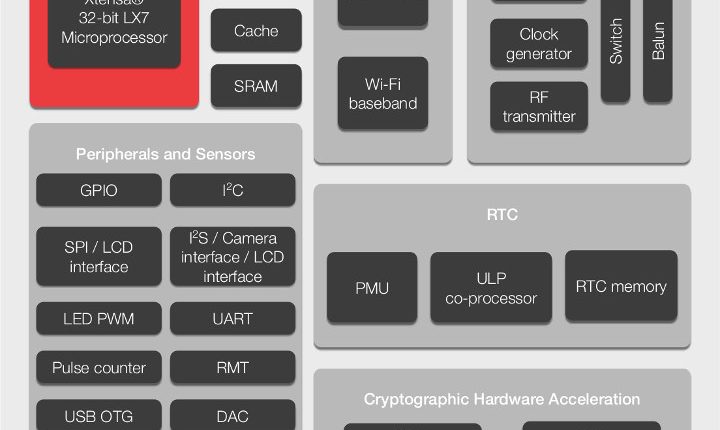

Berikut adalah diagram Blok dari ESP32-S2.

Adverstiment

Sedangkan untuk datasheet dari ESP32-S2 secara resmi dapat anda unduh di tautan sebagai berikut



ESP32-S2 menawarkan solusi “system-on-chip” dengan WiFi 2.4GHz, dengan integrasi yang tinggi, daya yang rendah, dan merupakan pilihan ideal untuk berbagai macam skenario yang terkait “wearable electronics”, smart home, hingga Internet of Things (IoT). ESP32-S2 tidak seperti prosesor lain yang dirilis sejauh ini, ia adalah pertama dari jenisnya yang hadir dengan antarmuka USB (OTG) bawaan, antarmuka periferal yang lebih canggih, WiFi Time-of-Flight hingga fitur keamanan hardware.

Adverstiment

Memori on-chip pada ESP32-S2 memiliki spesifikasi sebesar 128KB ROM, 320KB SRAM, 16KB SRAM pada RTC serta SPI/QSPI/OSPI yang mendukung beragam chip flash/SRAM. Hal tersebut juga termasuk beragam fitur yang didedikasikan untuk keamanan seperti Cryptographic hardware accelerator (terintegrasi dengan algoritma RSA dan AES), Random Number Generator (RNG), Flash encryption, secure boot, HMAC, digital signature dengan 4096 bit OTP hingga 1792 untuk pengguna.

Beberapa antarmuka periferal advance untuk ESP32-S2 termasuk sebagai berikut

  • 43 × programmable GPIOs
  • 2 × 12-bit SAR ADCs, up to 20 channels
  • 2 × 8-bit DAC
  • 14 × touch sensing IOs
  • 4 × SPI
  • 1 × I2S
  • 2 × I2C
  • 2 × UART
  • RMT (TX/RX)
  • LED PWM, up to 8 channels
  • 1 × full-speed USB OTG
  • 1 × temperature sensor
  • 1 × DVP 8/16 camera interface, implemented using the hardware resources of I2S
  • 1 × LCD interface (8-bit parallel RGB/8080/6800), implemented using the hardware resources of SPI2
  • 1 × LCD interface (8/16/24-bit-parallel), implemented using the hardware resources of I2S

Sebagaimana pendahulunya, ESP32-S2 juga kemungkinan memiliki development board berbasis “System on Chip” ESP32-S2. Kita tunggu saja kehadirannya. di berbagai toko komponen elektronik di Indonesia.
