Keil MDK 5 : ‘Microcontroller Development Kit’ Untuk Mikrokontroler Berinti ARM Cortex-M

1 697

Mikrokontroler STM32 memiliki ragam cara pilihan bagi programmer untuk memprogramnya. Beberapa yang pernah diulas embeddednesia adalah menggunakan CooCox CoIDE, Arduino IDE, dan juga CubeMX. Salah satu dari IDE  yang umum digunakan oleh seorang programmer embedded untuk memprogram mikrokontroler STM32  adalah menggunakan Keil MDK-ARM yang akan dibahas pada artikel berikut

Keil MDK ARM adalah paket solusi untuk pengembangan software mikrokontroler berbasis ARM yang dikembangkan oleh Keil (Perusahaan jerman yang sekarang telah dimiliki oleh ARM Holdings). Didalam MDK terdapat komponen sebagai berikut

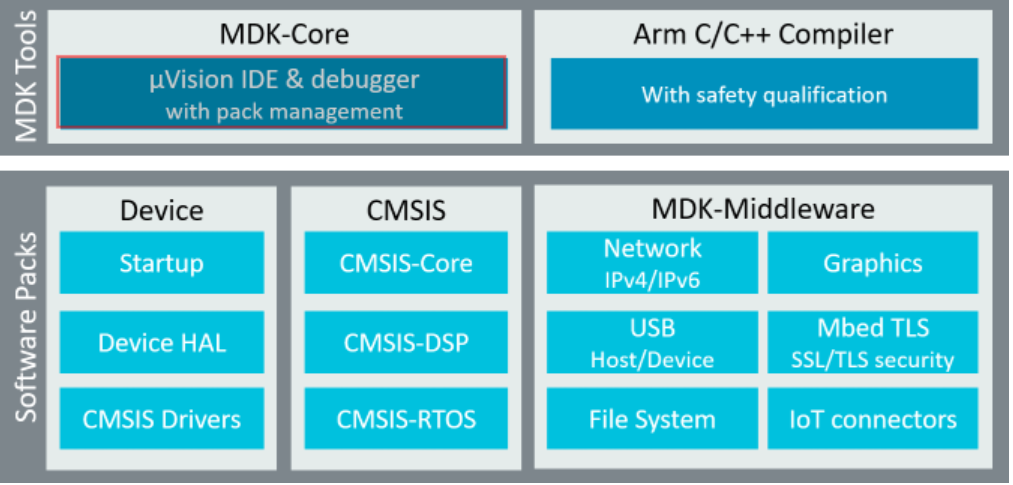

Secara garis besar, MDK-ARM dibagi menjadi dua kelompok komponen, yaitu MDK-Tools dan Software Packs. MDK-Tools terdiri sebagai berikut

  • MDK-Core: Tersusun atas µVision IDE yang merupakan IDE untuk menulis source code dan juga µVision Debugger guna melakukan debugging dari code yang telah ditanamkan ke Mikrokontroler
  • ARM C/C++ Compiler yang merupakan compiler native untuk mikrokontroler ARM

Sedangkan Software Packs merupakan kumpulan library, hingga contoh source code yang dapat digunakan programmer untuk memprogram Mikrokontroler berbaris ARM Cortex-M. Tidak hanya mikrokontroler STM32 dari STMicroElectronics, tapi juga mikrokontroler buatan vendor lain semisal Texas Instruments dengan mikrokontroler Tiva C Series-nya

Keil MDK ARM termasuk kategori shareware, alias software berbayar, namun juga menyediakan versi gratis (lite version) dengan limitasi source code 32 KByte. Untuk keperluan pembelajaran, 32 KByte sebenarnya diraasa sudah cukup. Kecuali jika program yang dibuat untuk sebuah project yang tergolong serius sehingga ukuran source code lebih dari 32 Kbytes.

Jika sudah demikian, maka pembaca dapat membeli versi komersialnya, atau bisa mencari versi crack yang tersebar banyak di internet. 😈 do it with your risk

Adverstiment

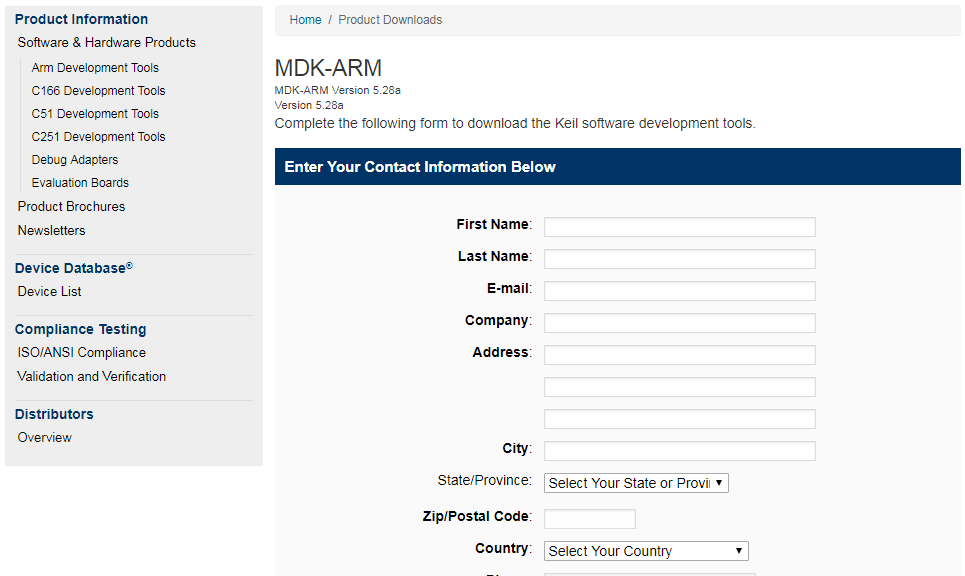

Keil MDK-ARM dapat diunduh melalui situs resminya di tautan ini. Anda diharuskan terlebih dahulu mengisi formulir identitas sebelum dapat mengunduhnya.

  • Instalasi

Setelah berhasil diunduh, pembaca akan mendapatkan file MDK528a.exe. Angka 528a menandakan versi dari MDK-ARM  yang sudah diunduh. Jadi versi yang digunakan penulis pada saat tulisan ini dibuat adalah versi 5.2.8.a. Pembaca mungkin akan menemui versi yang berbeda. Namun seharusnya langkah – langkah proses instalasinya akan sama.

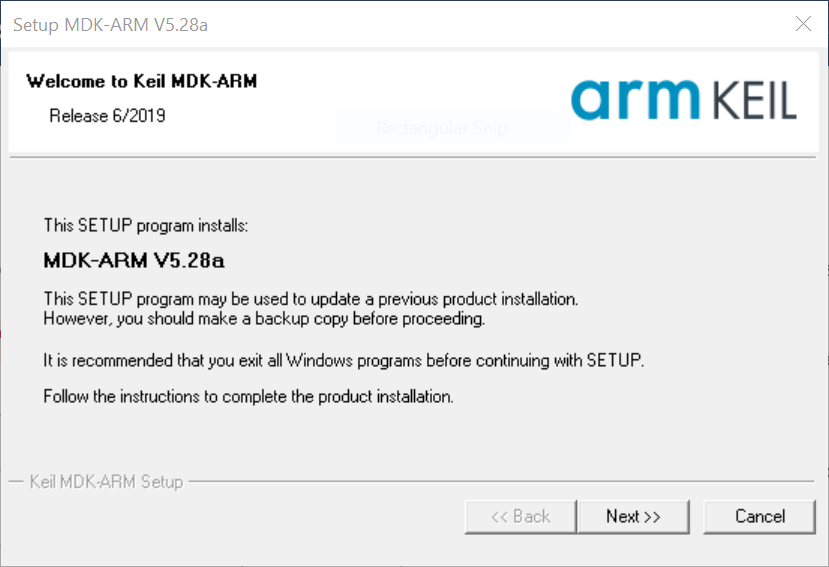

Jalankan file tersebut, pengguna akan mendapatkan halaman selamat datang sebagaimana gambar. Klik Next.



Pada langkah berikutnya, pengguna akan menemui dialog License Agreement. Pengguna harus memberikan tanda centang pada checkbox  I Agree to All Terms of the preceding License Agreement sebelum dapat melanjutkan pada button Next

Adverstiment

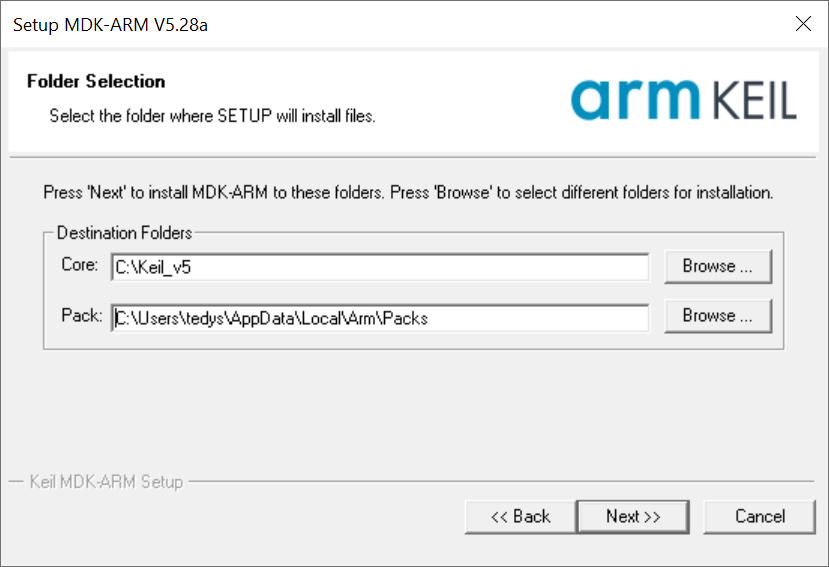

Setelah itu pengguna akan menemui jendela dialog bernama Folder Selection sebagaimana pada gambar dimana pengguna dapat melakukan konfigurasi folder instalasi dari MDK ARM.

Perhatikan, Core untuk lokasi dimana aplikasi Keil MDK ARM ingin diinstal (secara default di C:\Keil_v5). Sedangkan Pack merupakan lokasi dimana library dari MDK ARM ingin diletakkan (defaultnya ada di C:\Users\username\AppData\Local\Arm\Packs).  Pengguna bisa mengkustomisasinya sesuai dengan keinginan. Setelah selesei kemudian klik Next.

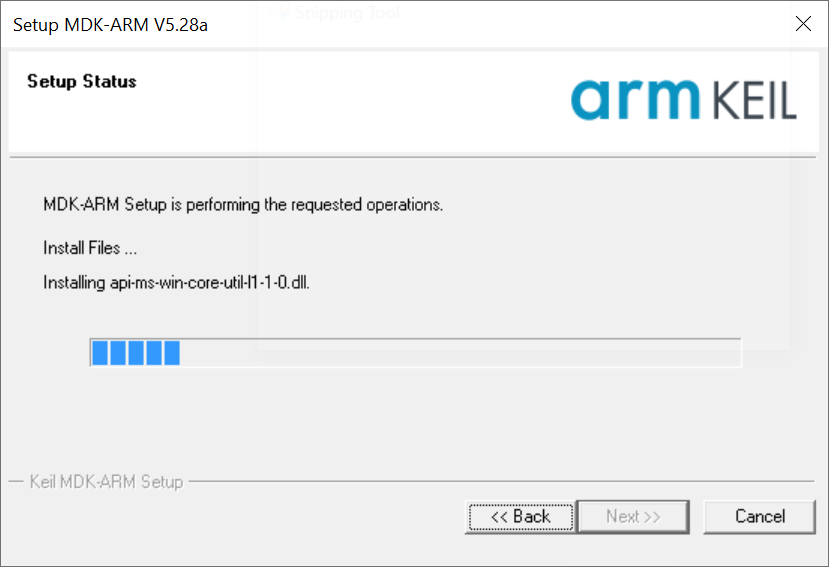

Pada jendela dialog selanjutnya,  pengguna dapat mengisi Customer Information, mulai dari Nama, nama perusahaan hingga Alamat email. Setelah  klik Next. Proses instalasi akan berlangsung beberapa saat. Tunggu hingga prosesnya selesei

- Advertisement -

Setelah proses instalasi selesei. Programmer akan mendapatkan jendela dialog Pack Installer. Pada Pack Installer ini, nantinya programmer dapat mengunduh beberapa library yang dibutuhkan kala akan memprogram Mikrokontroler.

  • Software Pack Installer

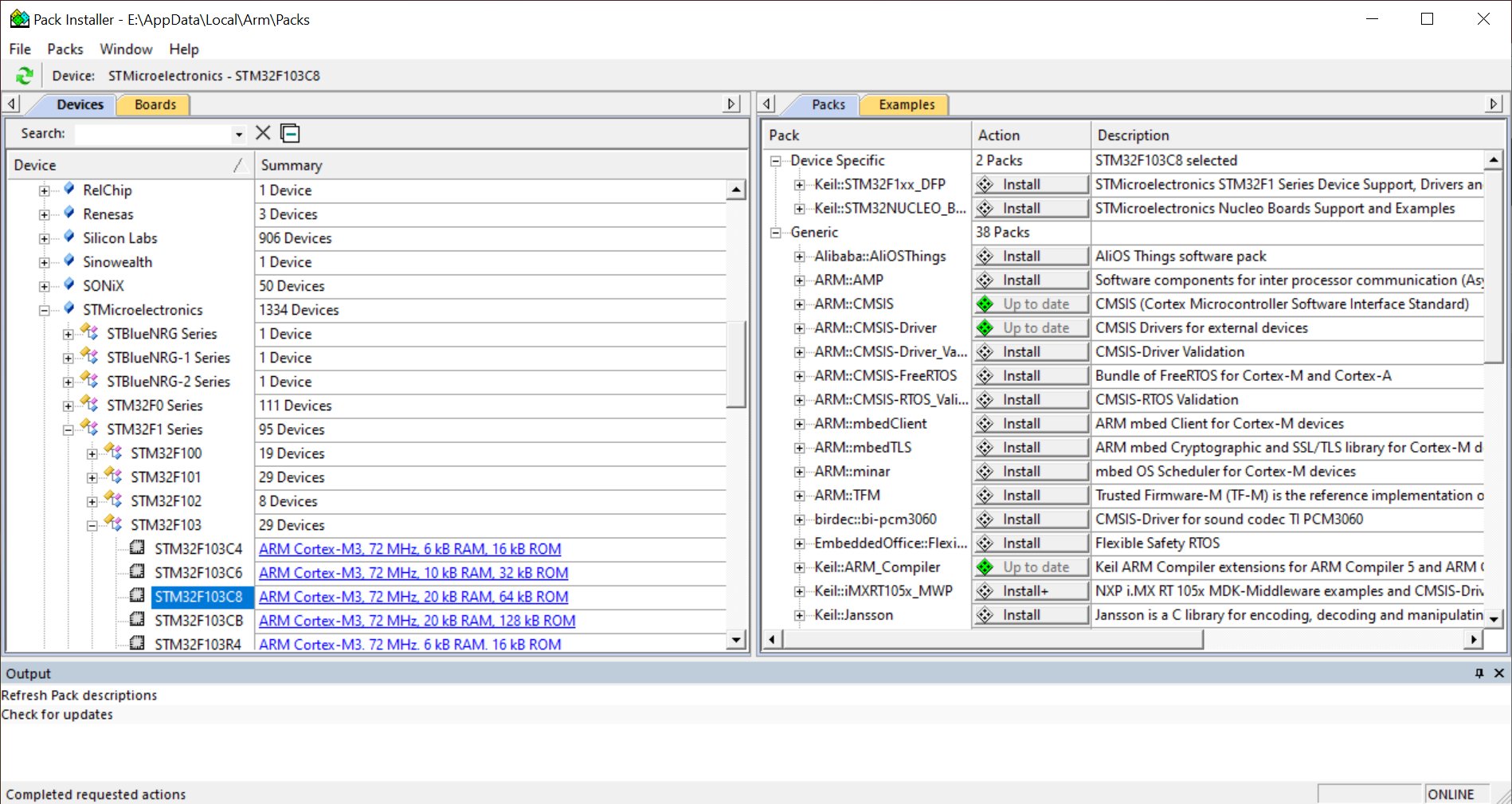

Jendela dialog Pack Installer terdiri dari dua sisi panel,  di sisi kiri ada panel Devices and Boards. Sedangkan di sisi kanan  terdapat panel Packs yang berisi ragam library yang dibutuhkan saat memprogram Mikrokontroler berbasis ARM Cortex-M

Misalnya, programmer ingin mengunduh library untuk Mikrokontroler STM32F10C8T6 pabrikan STMicroelectronics. Pada tab Devices programmer tinggal mengurutkan nama vendor mikrokontroler yang digunakan. Lalu expand, kemudian pilih STM32F1 Series > STM32F103 > STM32F103C8. Sebagaimana pada gambar



Kemudian pada panel sebelah kanan perhatikan pada Device Specific > Keil:STM32F1xx_DFP. DFP singkatan dari Driver Firmware Peripheral yang terdiri dari driver pendukung, startup code, dan juga sample code. Untuk memprogram mikrokontroler ini. Mengunduh DFP dipandang sudah mencukupi. Klik button Install untuk mulai mengunduh DFP tersebut dari Repositori Keil.

Pada artikel berikutnya, embeddednesia akan mengulas bagaimana membuat project Keil MDK-5 untuk memprogram Mikrokontroler STM32F1 dari STMicroelectronics
