Tutorial Tiva C Series: Mengatur Environment

Pada tulisan ini, penulis akan menunjukkan bagaimana cara mengatur environment pada komputer dengan sistem operasi Windows 10, sehingga siap untuk proses memprogram Mikrokontroler Tiva C Series. Jika pembaca belum mengerti tentang Mikrokontroler Tiva C Series buatan Texas Instuments, silahkan baca terlebih dahulu tulisan penulis sebelumnya tentang Mikrokontroler Tiva C Series

• Mendaftar di Texas Instruments

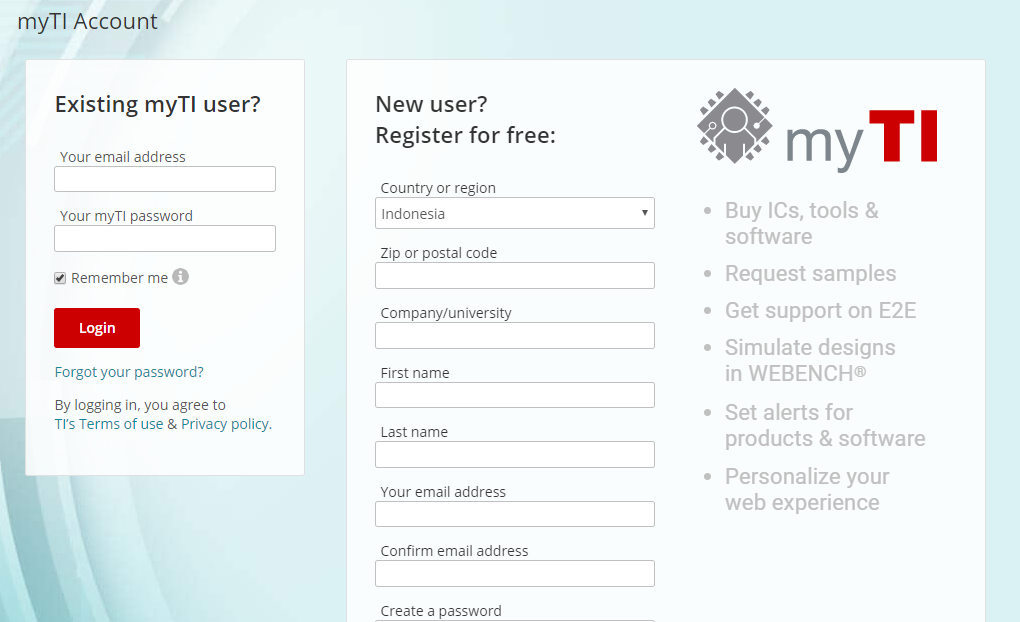

Langkah pertama adalah mendaftarkan akun di Texas Instruments, hal ini diperlukan karena TI hanya menyedakan resource yang bisa diunduh hanya bagi pengguna yang terdaftar. Pembaca bisa mengklik tautan berikut dan mengisi semua data yang diperlukan, lalu klik button Create Account. Jangan lupa untuk memverifikasi email yang digunakan, dengan mengklik link yang dikirim ke alamat email pengguna pasca proses pendaftaran berhasil.

• Unduh Driver

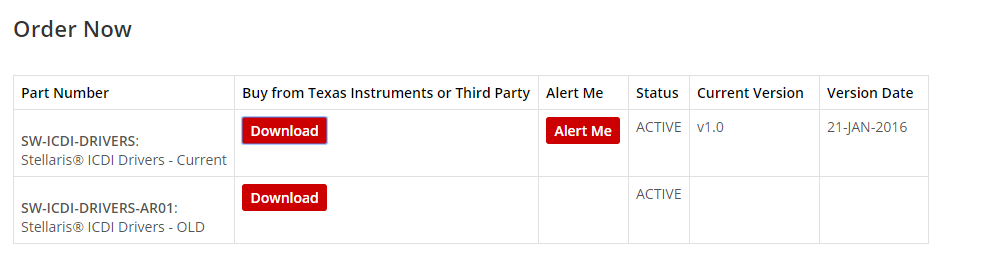

Driver ICDI Stellaris berfungsi sebagai driver port USB ke mikrokontroler. Berguna jika  pengembang ingin mengunduh program yang telah dicompile menjadi binary. Berikut adalah tautan yang digunakan. Pilih versi Current, lalu klik button Download. Ekstrak hasil unduhan ke satu direktori

Hubungkan kabel USB ke port Emulation Connector di pojok kiri atas seperti ditunjukkan pada gambar, kemudian ujung satunya ke port USB komputer.

Perhatikan Power Select yang berada di pojok kiri atas, di-switch ke kanan pada posisi mode “Debug”

Pada Device Manager, expand Other devices, perhatikan pada In-Circuit Debug Interface,  klik kanan > Update Driver

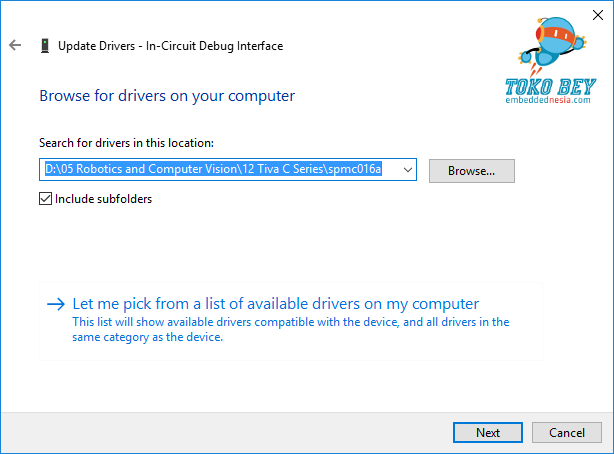

pada wizard, arahkan windows untuk mencari driver ke direktori tempat hasil ekstrak driver yang diunduh pada langkah sebelumnya. Ikuti proses selanjutnya hingga driver berhasil diinstall

Jika proses update driver berhasil, icon In-Circuit Debug Interface pada Device Manager akan terbaca menjadi Stellaris In-Circuit Debug Interface sebagai berikut

• Unduh Code Composer Studio

Code Composer Studio (CCS) adalah IDE buatan TI yang dirancang untuk mendukung mikrokontoler TI, salah satunya adalag Tiva C Series. IDE ini dibangun diatas Eclipse IDE, sehingga bagi pembaca yang pernah menggunakan Eclipse akan cepat beradaptasi ketika menggunakan CCS.

File instalasi CCS dapat diunduh di tautan ini. Saat tulisan ini dibuat, CCS berada pada versi 8. Ukuran file instalasinya cukup besar, hampir 1GB. Setelah selesei diunduh, ekstrak lalu klik dua kali file ccs_setup_8.xx Tunggu beberapa saat hingga Instalation Wizard muncul

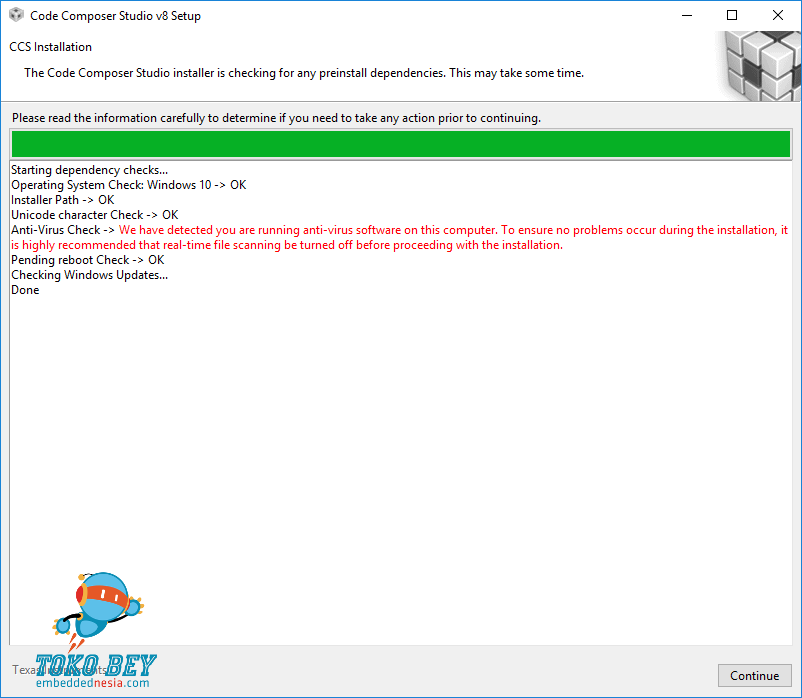

Pada jendela dialog pertama, CCS akan melakukan pemeriksaan sistem untuk mengetahui apakan spesifikasi komputer yang digunakan pengguna sesuai atau tidak dengan requirement  minimum.  Jika semua sudah oke, klik Button Continue.

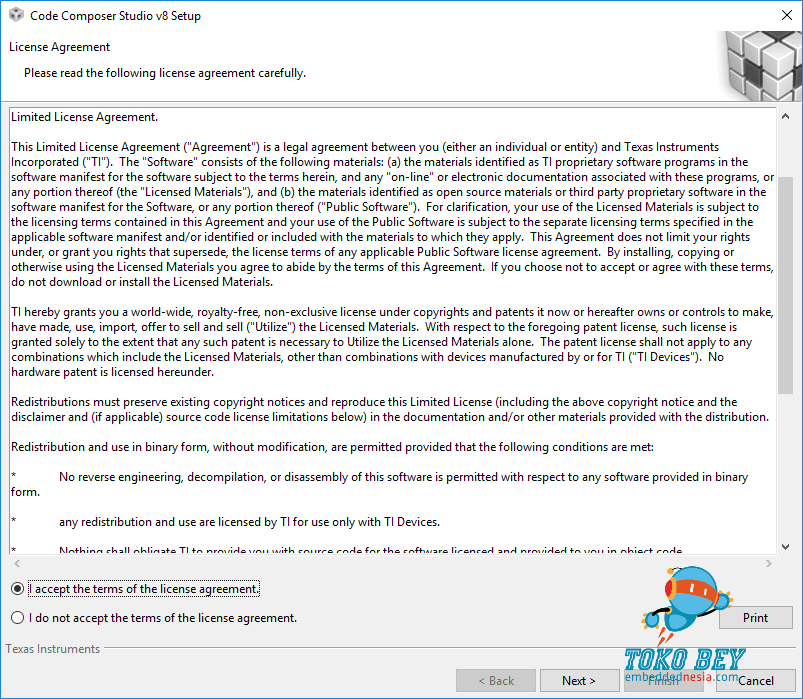

Pada tahap selanjutnya, adalah License Agreement. Cukup pilih radio button I Accept The Terms of …. lalu klik Next >

Pada langkah ketiga, pengguna diminta untuk menentukan lokasi file instalasi CCS. Gunakan saja pengaturan default berada di C:\ti kemudian klik Next.

Selanjutnya, pilih dukungan prosesor dimana instalasi CCS diperlukan. Dalam tutorial ini, pengguna wajib memilih opsi “Tiva C Series ARM MCUs” untuk dapat memprogram mikrokontroler Tiva C Series. Untuk arsitektur yang lain, pembaca bisa juga memilihnya dengan konsekuensi ukuran file instalasi yang akan semakin membengkak

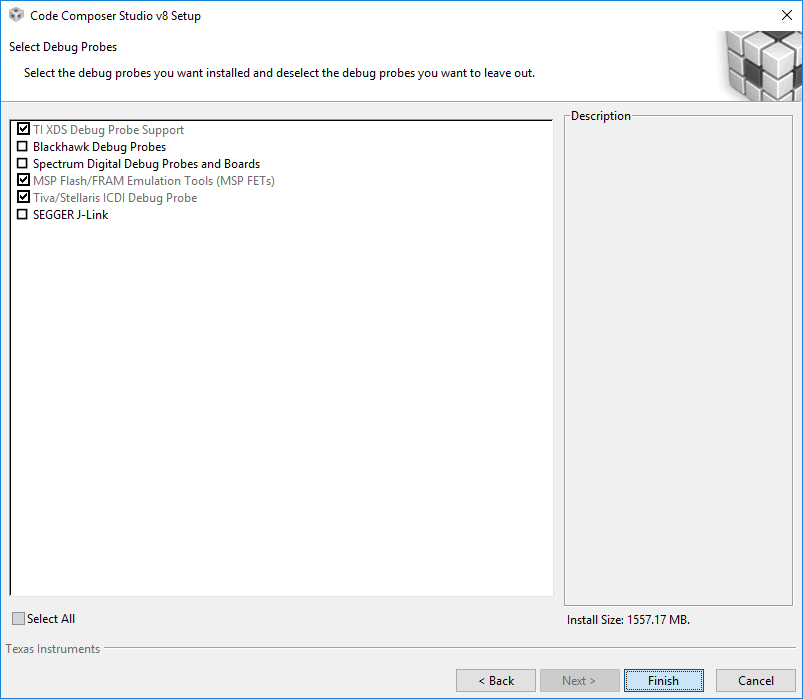

Di langkah selanjutnya terdapat kotak dialog Select  Debug Probes dimana pengguna diminta memilih mana proses debug yang diinstall dan mana yang tidak. Penulis menggunakan pengaturan sebagai berikut

Setelah itu CCS akan melakukan instalasi sesuai dengan konfigurasi yang telah diatur sebelumnya. Proses Instalasinya biasanya akan relatif cukup lama. Setelah proses instalasi selesei klik Finish pada dialog selanjutnya.

• Unduh dan Install TivaWare C Series

TivaWare C Series adalah tool perangkat lunak dari TI yang dirancang untuk menyederhanakan dan mempercepat proses pengembangan perangkat lunak mikrokontroler Tiva C Series. TivaWare C Series ini gratis dan bebas royalti sehingga programmer bisa membuat dan membangun fungsi penuh dengan kode yang mudah dipelihara

TivaWare C Series dapat diunduh di tautan berikut. Pilih SW-TM4C: TivaWare for C Series Software (Complete) . Nama file-nya adalah SW-TM4C-x.x.exe. Untuk mengunduhnya pengguna akan diminta login ke Akun TI, jadi pastikan telah terdaftar.

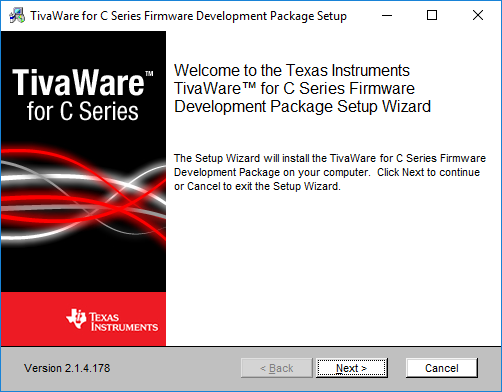

Setelah selesei, install dengan klik dua kali file yang telah diunduh tadi. Klik Next ketika muncul Halaman Wizard instalasi TivaWare C Series

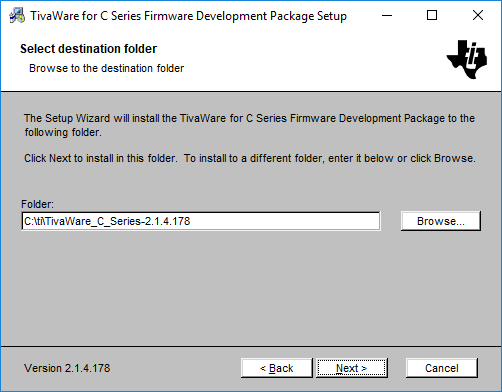

Selanjutnya saat kotak dialog License Agreement, pilih saja radio button I Agree…  kemudian klik Next.  Kemudian pada langkah ke tiga, posisikan file instalasi agar berada pada folder C:\TI\TivaWare_C_Series-x.x

klik Next lalu ikuti perintah berikutnya dan tunggu hingga proses instalasi selesei

• Unduh dan Install LM Flash Programmer

LM Flash Programmer berfungsi untuk mendownload file binary (.bin) ke dalam mikrokontroler Tiva C Series. Untuk mengunduhnya, klik tautan ini. Lalu klik Button Get Software. Tunggu sampai proses pengunduhan selesei, lalu install

• Unduh File Pendukung (Opsional)

Pada posisi ini, pembaca harusnya telah siap untuk memulai membuat program di mikrokontroler Tiva C Series. Namun pengguna bisa mengunduh beberapa file lain yang sifatnya opsional,  seperti workshop material yang bisa didapatkan di tautan ini. File ini berguna jika pembaca ingin belajar mengeksplorasi semua fitur – fitur yang dimiliki mikrokontroler Tiva C Series. Pembaca juga dapat menginstall file workshop book di tautan ini.

• Whats Next?

Pada tulisan selanjutnya penulis akan menunjukan bagaimana membuat program hello world di mikrokontroler Tiva C Series, menggunakan environment yang telah disiapkan pada tulisan ini.
